Schaltschränke
Für umfangreichere regelungstechnische Aufgabenstellungen können wir dank unseres Schaltschrankbaus auch hierfür eine Lösung bieten.

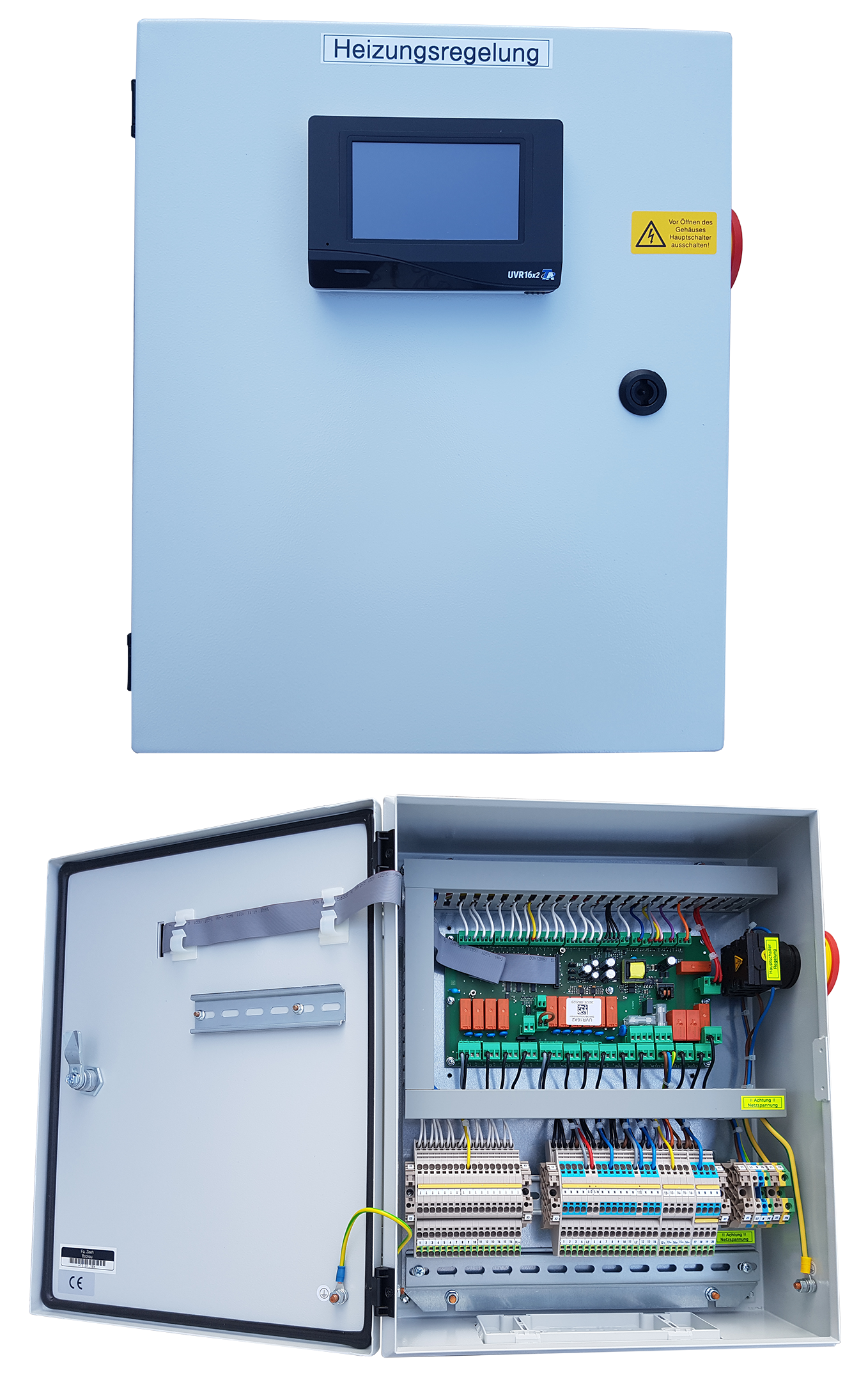

Kleinschaltschrank Universal-Standard
- Typ: Kunststoff, Einführungen unten, Farbe grau
- Abmessung: Höhe 380 mm, Breite 300 mm, Tiefe 155 mm
- Maximale Gesamtleistung 230 V/10 A/2000 W
- Vorsicherung maximal 10 A



Typ: Universal-Standard UVR 1611
mit Regler UVR 1611 NM Leistungsteil
inklusive Bedienteil vormontiert und Fühlergrundpaket.
Typ: Universal-Standard UVR 16x2
mit Regler UVR 16x2 E-DE Leistungsteil
inklusive Bedienteil vormontiert und Fühlergrundpaket
-Bedienung über Scrollrad und Großflächendisplay - benutzerfreundliches Farb-Touch-Display

Beschreibung:
16 Ausgänge:
- 4 Schalt-, Drehzahlausgänge Triac
- 2 Relaisausgänge Öffner und Schließer
- 7 Relaisausgänge Schließer
- 1 Relaisausgang Öffner und Schließer potentialfrei
- 2 Analogausgänge (0 – 10 V/PWM)
Eingänge:
-16 frei konfigurierbare Sensoreingänge

Beschreibung:
16 Ausgänge:
- 4 Schalt-, Drehzahlausgänge Triac
- 2 Relaisausgänge Öffner und Schließer
- 4 Relaisausgänge Schließer
- 1 Relaisausgang Öffner und Schließer potentialfrei
- 3 Ausgänge wahlweise Relais- oder Analogausgang (0 – 10 V/PWM)
- 2 Analogausgänge (0 – 10 V/PWM)
Eingänge:
- 16 frei konfigurierbare Sensoreingänge

Vorbereitung für optionale Erweiterung zur Fernwartung und Visualisierung durch Einsatz eines CMI-Modules.
Alle Ein- und Ausgänge sind auf Abgangsklemmen vorverdrahtet, zum gebrauchsfertigen Anschluss.
Die Auslieferung erfolgt mit vollständiger Dokumentation.

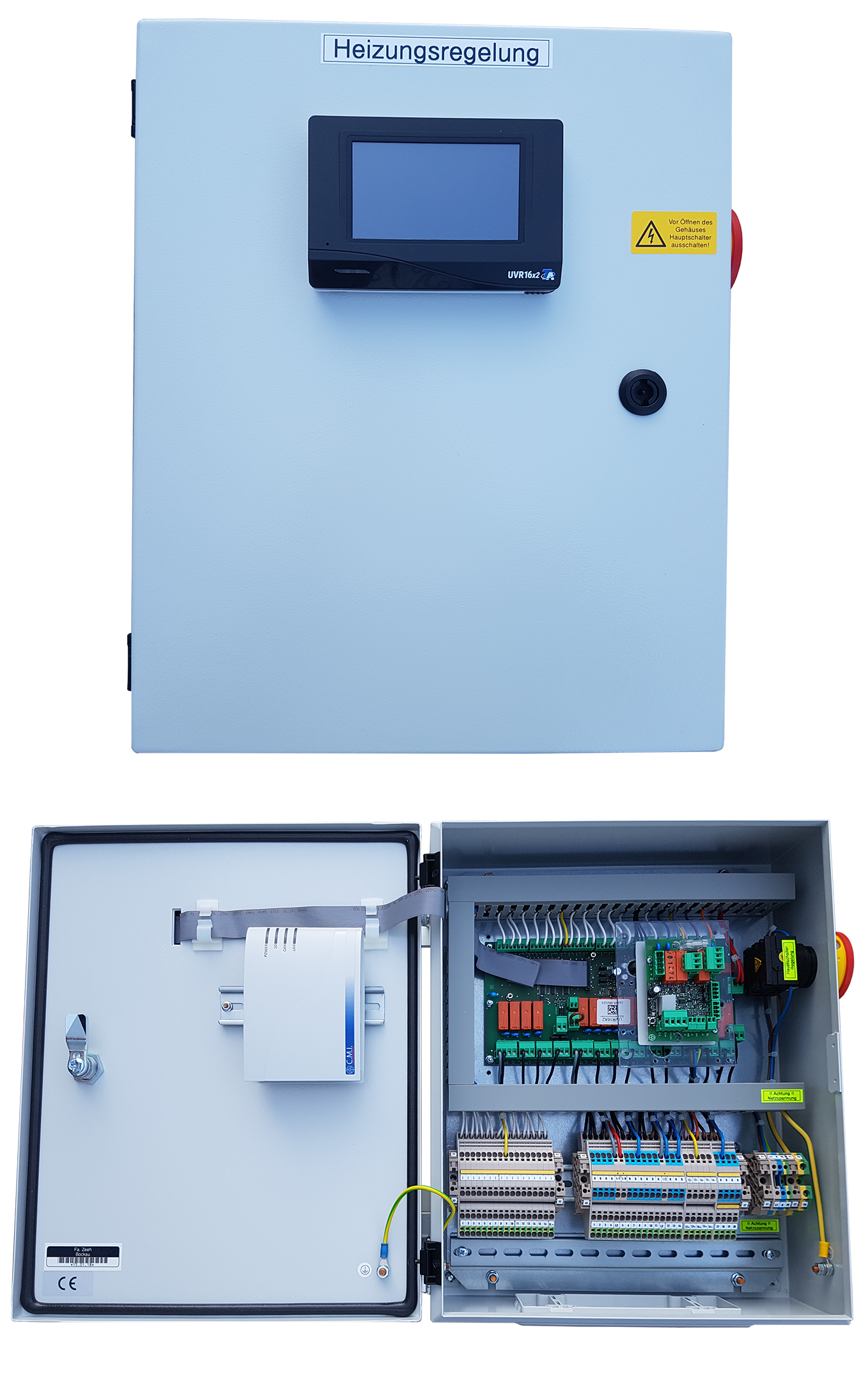

Kleinschaltschrank Universal-Plus
- Typ: Kunststoff, Einführungen unten, Farbe grau
- Abmessung: Höhe 480 mm, Breite 430 mm, Tiefe 155 mm
- Maximale Gesamtleistung 230 V/16 A/3500 W
- Vorsicherung max. 16 A

Typ: Universal-Plus UVR 1611
mit Regler UVR 1611-NM Leistungsteil
inklusive 1611-Bedienteil, CAN I/O-Erweiterungsmodul auf Trägerplatte vormontiert und Fühlergrundpaket
Typ: Universal-Plus UVR 16x2
mit Regler UVR 16x2E-DE Leistungsteil
inklusive Bedienteil, Regel-Schaltmodul RSM610
vormontiert und Fühlergrundpaket
-Bedienung über Scrollrad und Großflächendisplay - benutzerfreundliches Farb-Touch-Display

Beschreibung:
21 Ausgänge:
- 4 Schalt-, Drehzahlausgänge Triac
- 2 Relaisausgänge Öffner und Schließer;
- 10 Relaisausgänge Schließer
- 1 Relaisausgang Öffner und Schließer Potentialfrei
- 4 Analogausgänge (0 – 10 V/PWM)
Eingänge:
- 19 frei konfigurierbare Sensoren


Beschreibung:
22 Ausgänge:
- 4 Schalt-, Drehzahlausgänge Triac
- 2 Relaisausgänge Öffner und Schließer
- 10 Relaisausgänge Schließer
- 1 Relaisausgang Öffner und Schließer potentialfrei
- 5 Steuerausgänge mit einem genormten Spannungspegel
  von 0 – 10 V oder PWM
Eingänge:
-19 frei konfigurierbare Sensoreingänge

Vorbereitung für optionale Erweiterung zur Fernwartung und Visualisierung durch Einsatz eines CMI-Modules.
Alle Ein- und Ausgänge sind auf Abgangsklemmen vorverdrahtet, zum gebrauchsfertigen Anschluss.
Die Auslieferung erfolgt mit vollständiger Dokumentation.

Erweiterungsmöglichkeit Zusatzmodul Photovoltaik
Zur Erfassung der Wirkarbeit bei Bezug und Einspeisung, zur Weitergabe des SO-Signals an Schaltschränke Universal-Standard mit UVR 1611 und UVR 16x2 und Schaltschränke Universal-Plus mit UVR 1611 und UVR 16x2.
Bestehend aus Gehäuse mit Energiezähler EGZ-30.
Typ: Universal-Exclusiv UVR 1611
Beschreibung:
- standardmäßig mit einem Modul UVR 1611 NM ausgestattet, optional maximal 3 Module möglich
- Abmessungen: Höhe 760mm, Breite 600 mm, Tiefe 210 mm
- Gehäuse Stahlblech,
Farbe: RAL 7035
- Montageplatte verzinkt, inklusive Kabelkanal, Klemmen, Aderleitung und Kleinmaterial, Kabeleinführungsverschraubungen
- Hauptschalter 35A, 3-polig
- 4 Installations-Einbaugeräte nach DIN VDE 0641 T.11, DIN 43880 als Leitungsschutzschalter 1-polig, 6 A/B
- 1 Satz Klemmleisten nach VDI bestehend aus Reihen-, Erd-und Nulltrennklemmen (4qmm)
- Einbau und Verdrahtung UVR 1611E-NM und UVR 1611-DE verdrahtet auf Klemmleiste
- 2 Hilfsrelais 230 VAC
- 2 Wechsler 10 A/230 VAC mit Schraubfassung

Folgende Eigenschaften sind möglich:
- 14 vollwertige Ausgänge (A 12,A 13 und A 14 sind gemeinsam getrennt abgesichert)
- 2 Ausgänge 0,10 V/PWM, inklusive 24 V-Versorgung für geeignete Stellantriebe
- Einschleifen und Erkennen des Sicherheits-Temperaturbegrenzers STB
- getrennte Anschlüsse an allen Ein- und Ausgängen
- sehr geringer Standby-Energieverbrauch durch Schaltnetzteiltechnologie
- vollständige Bestückung ohne Stromsensor
- 1 Bedien-Regelteil UVR 1611 E-DE mit Verbindungskabeln zur NM-Platine, 550mm
- Komplettsystem inklusive Reglersoftware, alle erforderlichen Feldgeräte
