Die Warmwasserbereitung |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Aufgabe:
Die
Warmwasserbereitung als sensibelster Teil des ganzen Systems sollte
hygienisch einwandfrei, leistungsorientiert und mit effektivster
Energieausnutzung erfolgen und den Betrieb einer
Gebäudezirkulation ermöglichen.
Lösung:
Grundsätzlich
erfolgt die Warmwasserbereitung im reinen Durchlaufsystem mittels eines
weit gewellten, extra starken Edelstahlrohrs mit großer
Oberfläche aber geringem Trinkwasserinhalt. Dadurch wird ein
ständiger Wasseraustausch erreicht, welcher sauberes, frisches und
keimfreies Trinkwasser in ausreichender Menge garantiert. Eingetragene
Schmutzpartikel werden vollständig
ausgespült. Dieses System erfüllt alle gesetzlichen
Anforderungen der Trinkwasserhygiene. (DVGW - Arbeitsblatt 551)

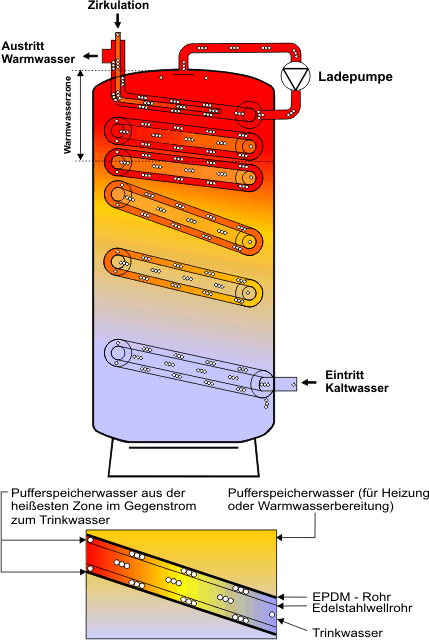

Das Ladesystem (MTL):
Dieses
geschützte System lässt keine Wünsche offen und ist
einsetzbar vom Einfamilienhaus bis zur Großanlage.
Unabhängig vom Beladezustand des Speichers und schon bei niedrigen
Temperaturen (40°C) wird nutzbares Trinkwarmwasser erzeugt.
Über das benannte Edelstahlwellrohr wird ein Zweitrohr
geschoben, welches die Funktion eines Gegenstrom- wärmetauschers
erfüllt. Kaltes Wasser fließt im Edelstahlwellrohr nach oben
und Heizungswasser von der heißesten Stelle des Speichers nach
unten, um sich ausgekühlt (ca. 15°C) am tiefsten
Punkt einzulagern. Dies erfolgt vorwiegend ohne Elektroenergie, im
Schwerkraftsystem. Nur bei Spitzenzapfungen oder bei geringen
Speichertemperaturen wird eine Ladepumpe
modulierend zugeschaltet, mit dem Ergebnis, dass sich im kleineren
Leistungsbereich (30l/min) zwischen Speichertemperatur und
Warmwasseraustritt nur eine Differenz von 3K einstellt.
Durch die enorme Ausnutzung
des Heizmediums (Pufferwasser) ist es möglich die Voluminas der
Warmwasserzone dem tatsächlichen Bedarf anzupassen. Somit steht
für den Heizbetrieb mehr Energie zur Verfügung. Besonders
im Betrieb mit einer Wärmepumpe wird durch die direkte Beladung
der Warmwasserzone bei geringen Temperaturen (45°C ausreichend)
eine enorme Steigerung der Leistungszahl (COP) erreicht.
Die max. zu erzielende Zapfleistung sind 100 l/min. Dies entspricht einer NL-Zahl von 40. Es sind max. 3 Trinkwassersysteme in einem Speicher einbaubar. |
|
|
|
|
|
|
|
|
|
|
|
|
|
