Universalregelung
Komplett
frei programmierbares Regelungssystem ohne fest vorgegebene Funktionen.
Da jedes Funktionsmodul
mehrfach aufrufbar ist, können auch
komplexe Regelsysteme realisiert werden. |
|
|
Einsatzmöglichkeiten:
- wenn zur
Realisierung eines
Projektes ein Standartregler nicht
ausreicht
- wenn eine Fernwartung gewünscht
wird
- wenn Projekte angefragt werden, für
die eine preiswerte frei
programmierbare Regelung erforderlich ist
Beispiele:
- Wärmepumpen-Kaskaden
(Anzahl praktisch beliebig)
- Kombinationen aus Wärmepumpe,
Zusatzheizgerät (auch
als Kaskaden)
- Wärmepumpe, externe
Kühlung, mehrere
Heiz-/Kühlkreise
- Kombination mit Solarsystemen,
Lüftungssystemen, fremden
Wärmeerzeugern
- Schnittsellen zu externen BUS-System (z.B.
EIB)
|
|
|

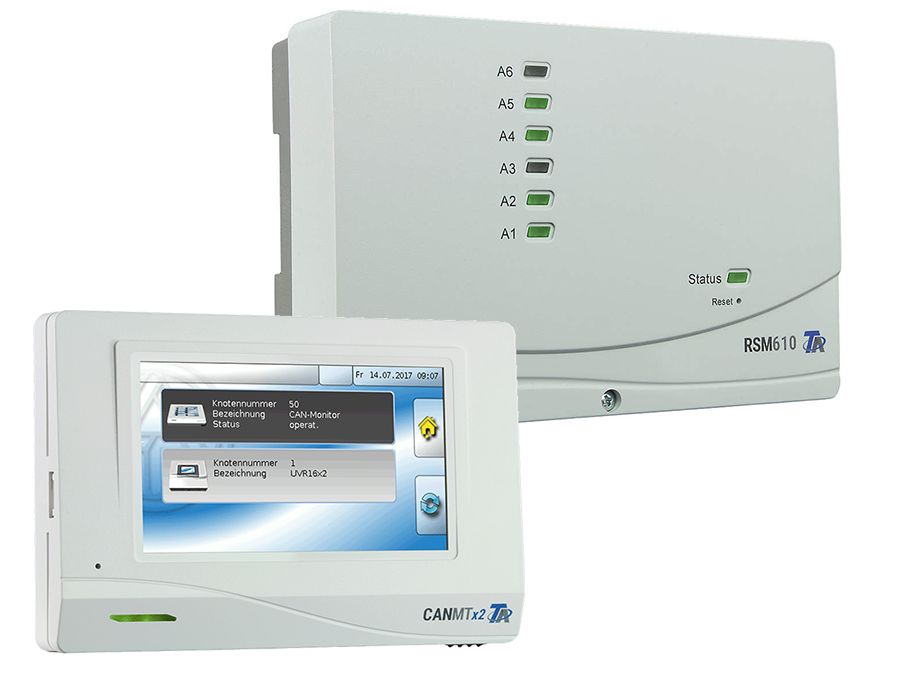

Typ: RSM 610 + CAN MTX2 |
|
|
|
|
|
|
Für
vielfältige,
programmierbare Anwendungsmöglichkeiten,
z. B. witterungsgeführte Mischerheizkreise,
Kühlkreise,
Solarregelungen, Warmwasserbereitung, Speicherladung,
Wärmeerzeugerkaskaden, Logikfunktionen, Zähler usw.
- inklusive erforderlicher Fühler
-
benutzerfreundliches Farb-Touch-Display CAN MTX2
- 40 verschiedene Funktionsmodule kombinierbar
- Programmumfang von bis zu 128 Funktionsmodulen möglich
- Programmierung am Gerät oder mit TAPPS2
- Funktionsdatentransfer via SD-Card |
|
|
|
Allgemeine
Informationen:
6 Sensoreingänge:
- KTY oder PT 1000
- Strahlungssensor oder digital
- 1 Eingang zur Impulserfassung von Volumenstromgebern
geeignet
- 2 Analogeingänge für 0 – 10 V bzw. 4
– 20
mA
10 Ausgänge:
- 6 x Relaisausgänge, davon einer wahlweise als
potentialfreier Umschaltkontakt
- 4 x Multifunktiionsausgänge wahlweise 0-10V, PWM oder auch
Relaise (mit Hilfsrelaise HIREL22)
|
|
|
- CAN-Bus zur Kommunikation mit
C.M.I., CAN-Monitor,
Erweiterungsmodul CAN-I/O und weiteren UVR 16x2 oder RSM610
Reglern
Die
Zuordnung der Eingänge und Ausgänge erfolgt durch
das Reglerprogramm, welches wir erstellen.
|
|
|
|
|
|

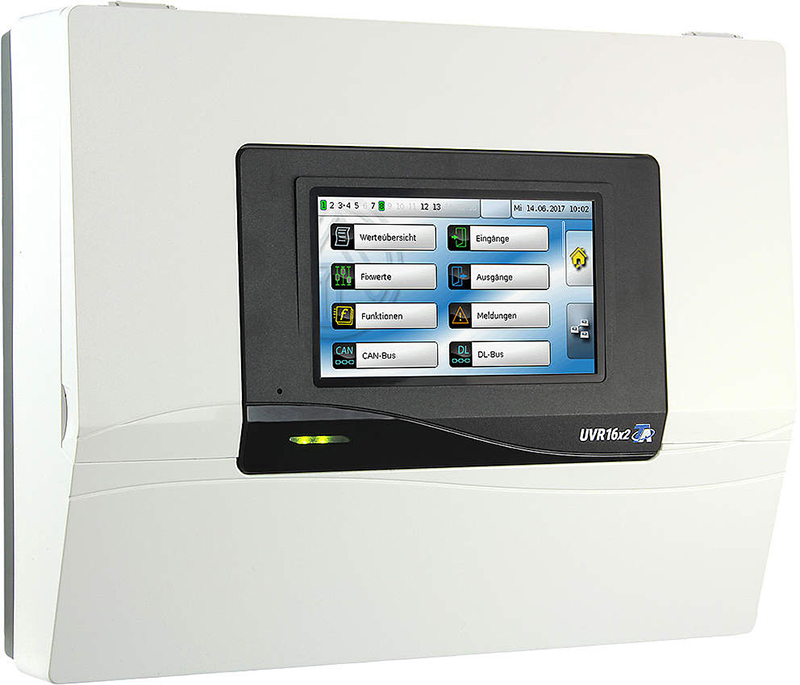

Typ:
UVR 16x2 |
|
|
|
|
|
|
Für vielfältige, programmierbare
Anwendungsmöglichkeiten,
z. B. witterungsgeführte Mischerheizkreise,
Kühlkreise,
Solarregelungen, Warmwasserbereitung, Speicherladung,
Wärmeerzeugerkaskaden, Logikfunktionen, Zähler usw.
- inklusive erforderlicher Fühler
- benutzerfreundliches
Farb-Touch-Display
- 40 verschiedene Funktionsmodule kombinierbar
- Programmumfang von bis zu 128 Funktionsmodulen möglich
- Programmierung am Gerät oder mit TAPPS2
- Funktionsdatentransfer via SD-Card
|
|
|
|
Allgemeine
Informationen:
16 Sensoreingänge:
- PT1000, PT 500, PT 100, KTY 1kΩ, KTY
2kΩ, Ni1000, Ni1000 TK5000
- digitale Signale
- Thermoelement THEL
- Globalstrahlungssenor GBS01
- Feuchtesensor RFS
- Regensensor RES01
- Spannung 0 – 3,3 V DC
- Raumsensoren RAS und RASPT
16 Ausgänge:
- 4 x Schalt-Drehzahlausgänge Triac
- 7 x Relaisausgänge
- 5 x Multifunktionsausgänge (0 – 10 V DC, PWM,
mit
Erweiterungsmodul ist auch eine Umrüstung auf
Relaisausgänge möglich)
- Nachrüstmöglichkeit eines Relaismoduls für
zwei weitere
Ausgänge
- 2 x Steuerausgänge 0 – 10 V, getrennt umschaltbar
auf PWM
|
|
|
-
CAN-Bus zur Kommunikation mit C.M.I., CAN-MTX2,
Erweiterungsmodul CAN-I/O und weiteren UVR 16x2 oder RSM610
Reglern
Die
Zuordnung der Eingänge und Ausgänge erfolgt durch
das Reglerprogramm, welches wir erstellen.
|
|
|
|
|
|
